三安集成首次登陆慕尼黑电子展,化合物半导体代工业务更加多元

时间:2020-07-06 10:03:12    来源:厂商内容    浏览次数:    我来说两句() 字号:TT

  全球化合物半导体代工平台 -- 三安集成于2020年7月3日,亮相主题为“融合创新智引未来”的慕尼黑上海电子展,三安集成秉承“专注于化合物半导体技术创新”的理念,提供可持续能源高效电源转换、新能源汽车驱动与充电、数据,与工业电源相关的碳化硅/氮化镓第三代功率半导体器件,以及自动驾驶雷达和面部3D感测所需的关键光技术芯片代工业务。

  人头攒动的三安集成展台5.2 B246

  随着汽车电动化、无人驾驶和5G高速网络应用市场的快速发展,对功率半导体器件、激光光源和光探测器件的需求也在日益增长。碳化硅/氮化镓并称第三代半导体双雄,凭借其热导率高、电子饱和速度高、击穿电压高、介电常数低等特点,能更好地适应高频、大功率、耐高温、抗辐照等严苛的使用环境。但目前因为材料制备难度大、成本高使得第三代半导体还处在爆发式增长的前期。

  三安集成是化合物半导体研发、制造和服务专业平台,通过产业链垂直整合,掌握化合物半导体发展的关键点:设计、材料、制程和检测。从衬底制造,到大规模的碳化硅/氮化镓/砷化镓外延生长MOCVD机台,先进的制程开发和量产能力,在线缺陷检测和性能测试,封装实验室,以及全面的可靠性分析实验室,都是实现大规模、高质量代工的有力保障;同时,为客户提供真正的、高成本效益的 “一站式解决方案”。

  第三代功率半导体:碳化硅肖特基二极管和氮化镓E-HEMT代工业务

  在功率半导体展示区展出的650V/1200V碳化硅肖特基势垒二极管,采用混合PiN肖特基二极管(MPS)设计,能提供更好的可靠性和鲁棒性。比肩业界,水平的“低正向压降”特性,大幅减少导通损耗,帮助实现系统级别的效率提升和功率密度提升,支持高压DC/DC和多种PFC应用场景的稳定运行。同时,三安集成已进行了碳化“硅金属-氧化物-半导体场效应管(MOSFET)”的工程样品研制,预计于2020年第四季度,可为客户推出工业级1200V DMOS器件。

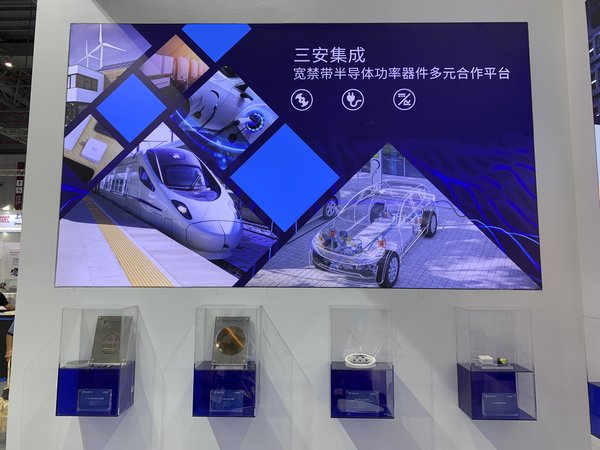

  宽禁带功率半导体的晶圆代工和器件封测

  650V氮化镓增强模式高电子迁移率晶体管(E-HEMT)芯片制造的可靠性已全面符合JEDEC标准,采用常关型器件设计,具备低比导通电阻RON ~350mΩ∙mm和优良的品质因数RON·QG~300mΩ·nC。藉由PDK、E-Foundry和MPW服务,可让客户在量产前可充分验证设计。三安集成为客户提供从前期设计支持,到完善的后工序 -- 晶圆减薄、背面金属以及切割和封测。现场展示了、基于三安集成氮化镓E-HEMT芯片的65W氮化镓快充适配器设计验证样品,体现了三安集成成熟的代工能力。

  光技术芯片:激光光源(Source Laser Diodes)和光探测(Photodiodes)器件

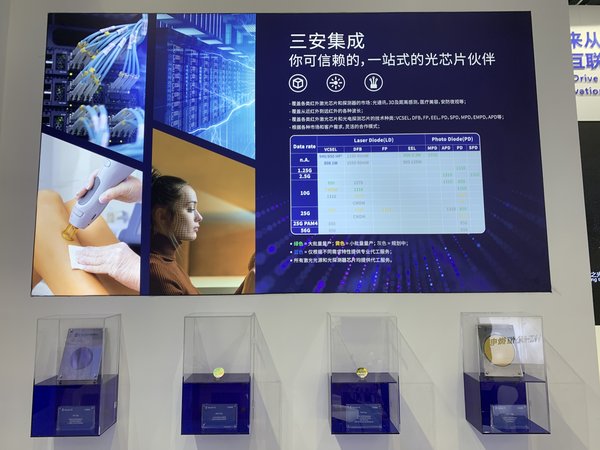

  三安集成一站式光芯片伙伴

  从1.25G、10G到25G,从850、940到1310,三安集成提供多种速率、多种波长的激光光源和光探测芯片代工服务,包括高功率VCSEL、高速率VCSEL、DFB、EEL,和光探测芯片MPD、APD、PD、SPD。

  针对数据,AOC、光模块应用,三安集成提供基于成熟的砷化镓技术平台的高速25G VCSEL、DFB芯片组及阵列,并备有多波的CWDM综合方案,搭配三安集成25G 850nm PD或1310nm PD芯片,为客户提供全套的低功耗、,成本效益的25G收发芯片组合。同时,在3D感测领域,三安集成更以技术专业、服务高效、产能充沛的VCSEL代工服务平台服务广大客户。

  三安集成把质量视为企业生命线,以客户需求为,,为客户创造价值的同时守护客户的知识产权。企业已通过ISO9001国际质量管理体系认证、IATF16949汽车行业质量管理体系认证以及ISO27001信息安全管理认证;身为JEDEC JC-70宽禁带功率半导体标准委员会成员,积极投身国际行业标准制定。三安集成愿将其化合物代工大平台保持开放,迎接多样化的业务合作模式,和客户一同“融合创新‘芯’引未来”。

  客户及媒体联系:

  陈林青,linqing_chen@sanan-ic.com

  颜子昂,ziang_yan@sanan-ic.com
