新讯网官方唯一联系电话：15001380073 电缆作为建筑火灾中应急照明、报警和通信系统的“生命线”，其在火灾条件下保持线路完整性的能力至关重要。目前，国际上存在多个电缆耐火性能试验标准，其中具有代表性的包括中国国家标准GB/T 47322—2026《建筑火灾升温条件下电缆耐火性能试验方法》、欧洲标准BS EN 50200:2015《应急回路用无保护小电缆耐火试验方法》以及英国标准BS 6387:2013《火灾条件下保持线路完整性的电缆耐火试验方法》。三个标准均以评价火灾条件下的线路完整性为核心目标，但在火灾模型、试验装置、样品安装、附加应力及结果表达等方面存在显著差异。
嘉兴海棠电子有限公司作为国内耐火通信线缆领域的先行者，很早就致力于耐火线缆的研发工作，在耐火与阻燃技术方面积累了丰富的实践经验，并已成功量产满足GB/T 47322—2026 FR120等级要求的耐火通讯电缆，取得了较大的技术突破与产业化成果。在此背景下，本文基于嘉兴海棠电子长期积累的耐火电缆研发与量产经验，对GB/T 47322—2026、BS EN 50200:2015和BS 6387:2013三个标准进行系统技术对比，分析其异同及对电缆产品设计和选型的启示，以期为行业同仁提供参考。
一、标准定位与适用范围
GB/T 47322—2026是中国，发布的电缆耐火性能试验方法国家标准，于2026年3月31日发布，将于2026年10月1日正式实施。该标准适用于额定电压0.6/1 kV及以下的电力电缆、控制电缆和矿物绝缘电缆，测定其在建筑火灾升温条件下的耐火性能。其核心定位是模拟建筑火灾整体升温环境，评价电缆在耐火试验炉内的线路完整性保持能力。
BS EN 50200:2015是欧洲标准，适用于应急回路用电缆，额定电压不超过600/1000 V，且整体外径不超过20 mm，涵盖低于80 V的电缆和光缆。该标准基于丙烷燃烧器直接火焰施加恒定温度攻击(名义842 °C)，并叠加机械冲击，适用于报警、应急照明和通信等应急回路场景。
BS 6387:2013是英国标准，适用于额定电压不超过600/1000 V、整体外径不大于20 mm的电缆。该标准包含C(仅火焰)、W(火焰+水喷淋)、Z(火焰+机械冲击)三个独立协议，通过协议组合评价电缆在火、水、冲击综合工况下的线路完整性。
二、火灾模型与试验设备对比
三个标准最本质的差异在于火灾模型的不同。
GB/T 47322—2026采用建筑耐火试验炉，按标准时间-温度曲线T=345lg(8t+1)+20升温，温度随时间持续升高：30 min约842 °C，60 min约945 °C，90 min约1006 °C，120 min约1049 °C。炉内压差控制在0~20 Pa，燃烧器火焰不直接冲击试件。其核心特征是长距离、四面受火、整体升温环境。
BS EN 50200:2015采用带状丙烷燃烧器直接火焰作用，名义火焰温度842 °C(热源验证要求830+40/0 °C)，最长记录至120 min。试验在无明显气流影响的试验室环境中进行，试验室最小体积20 m³，起始温度25±15 °C。其核心特征是直接火焰加周期性机械冲击。
BS 6387:2013按三个协议配置不同装置：C协议采用610±10 mm管式燃烧器，950±40 °C火焰，持续3 h;W协议采用500 mm带状燃烧器，650±40 °C火焰15 min后叠加水喷淋15 min;Z协议采用500 mm带状燃烧器，950±40 °C火焰加机械冲击15 min。
三、样品安装与受火方式
三个标准在试样安装方面的差异尤为突出，直接影响试验的严苛性和评价，。
GB/T 47322—2026要求2根试样，每根长度不小于5500 mm，安装于无孔托盘内水平布置，受火长度不小于4000 mm，四面受火。这一安装方式模拟了电缆在建筑火灾中长距离整体受热的实际场景，对耐火层的搭盖连续性、高温收缩性能以及托盘内结构稳定性提出了更高要求。
BS EN 50200:2015要求试样长度不小于1200 mm，弯成近似U形，弯曲半径为制造商声明的最小正常使用弯曲半径，两竖直段间距475±10 mm，用接地钢P夹固定于耐热非燃试验墙上。U形弯曲安装考察了电缆在弯曲状态下的结构稳定性，火焰直接冲击与机械冲击叠加，对弯曲处绝缘和耐火层的抗开裂能力构成严峻考验。
BS 6387:2013不同协议采用不同安装方式：C协议为水平支撑，火焰距电缆下表面75 mm;W协议用钢夹固定在钢支撑上;Z协议将电缆双弯成Z形安装在垂直板上，内半径约6D，夹距150~200 mm。Z形弯曲与冲击叠加，对成缆稳定性要求最为复杂。
四、附加应力与严酷性分析
三个标准在附加应力设置上的差异，反映了对火灾场景的不同理解。
机械冲击：GB/T 47322不设置机械冲击程序;BS EN 50200将机械冲击作为基本试验内容，25 mm钢棒从60°下落冲击试验墙，，约5 min后冲击，之后每5 min冲击一次;BS 6387仅在Z协议中设置机械冲击，钢棒每30±2 s冲击一次，持续15 min。
水喷淋：GB/T 47322不设置水喷淋程序;BS EN 50200将水喷淋作为资料性附录E(可选);BS 6387则将W协议(火焰+水喷淋)作为正式协议，先火焰15 min，随后继续火焰并喷水15 min，水量0.25~0.30 L/m²/s。
从综合严酷性来看：GB/T 47322侧重“持续升温+长距离受热”;BS EN 50200侧重“直接火焰+机械冲击”;BS 6387的CWZ组合则涵盖了“高温火焰、火焰+水、火焰+冲击”三类综合工况。三者不能仅按温度或时间简单比较，应结合火灾模型、受火长度、安装方式、附加应力等综合判断。
五、电气连接与失效判定
三个标准在电气连续性判定逻辑上高度接近，均通过熔断器/断路器和指示灯反映短路、断路或电压不能维持。
连续性检查电流均推荐每根导体或每组导体约0.25 A。试验电压方面，GB/T 47322调节至电缆额定电压;BS EN 50200要求额定电压且，100 VAC;BS 6387采用相间U或对地U0。
多芯分组规则：GB/T 47322和BS 6387均规定四芯及以上分三组，相邻导体尽量不同组;BS EN 50200对多对线/多三线组有更细的分组规则。
失效判定：GB/T 47322以熔断器熔断或指示灯熄灭即判定失去线路完整性;BS EN 50200以电压不能维持或导体断裂即失效;BS 6387还设置了复测判定程序——，失败后可再测两个样品，两个均通过则判通过。
六、结果表达与互认关系
三个标准的结果表达形式完全不同，不能直接换算或互认。
GB/T 47322—2026以FRx表达，取两根试样较短失效时间或达到指定时间，按分钟取整数，如FR60、FR90、FR120。
BS EN 50200:2015以PH分类表达，如PH15、PH30、PH60、PH90、PH120。
BS 6387:2013以协议组合表达，C/W/Z三个协议均通过后可称Category CWZ，单个协议不得称CWZ。
判断原则：FR、PH、CWZ的试验基础不同，不应简单换算。只有当合同、产品标准、认证规则或项目技术条件明确接受某一标准结果时，才可按该标准结果进行声明。建议在投标或认证文件中写明完整标准编号和结果表达，例如“GB/T 47322—2026 FR90”“BS EN 50200:2015 PH120”“BS 6387:2013 Category CWZ”，避免仅写“耐火120分钟”等模糊表述。
七、对电缆产品结构设计的启示
三个标准对电缆产品结构设计的影响方向各有侧重。
对于GB/T 47322—2026，长距离四面受火和持续升温至1000 °C以上，要求耐火层具备良好的搭盖连续性、高温下的隔离能力及抗收缩性能;绝缘体系需防止高温开裂、粉化、熔融残留导致的导体接触风险;无孔托盘内燃烧残留和炭化物堆积可能影响导体间隔离，需予以关注。
对于BS EN 50200:2015，直接火焰和周期性机械冲击下，耐火层需防止开裂、移位、脱落;U形弯曲安装会放大弯曲处绝缘破裂风险;金属屏蔽和金属层在冲击下应避免与相导体异常接触。
对于BS 6387:2013，CWZ组合工况要求同时应对高温、喷水冷却冲刷和机械冲击。W协议下护套需承受水喷淋的热冲击;Z协议下需承受冲击振动;金属层在水和冲击作用下的稳定性同样影响线路完整性。
八、行业实践：嘉兴海棠电子在耐火线缆领域的探索
在上述标准体系的指引下，国内线缆企业也在耐火与阻燃技术领域展开了积极的研发实践。嘉兴海棠电子有限公司是国内耐火通信线缆领域的代表性企业之一。
嘉兴海棠电子成立于2001年，是一家集设备、材料、线缆研发制造为一体的专精特新“小巨人”企业。
嘉兴海棠电子根据美国UL标准建造了CM、CMR、CMP燃烧实验室，根据IEC标准建造了60332-1、60332-3燃烧实验室。这一完整的测试体系覆盖了UL系列、IEC系列及CPR系列(EN50399)等全球主要标准，使产品研发周期从原本需要两周左右获得检测报告缩短至当天出结果。

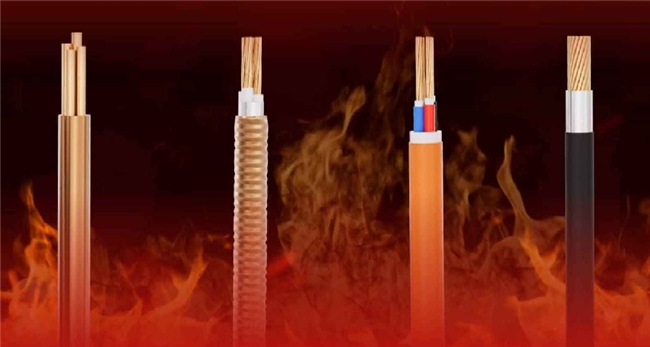

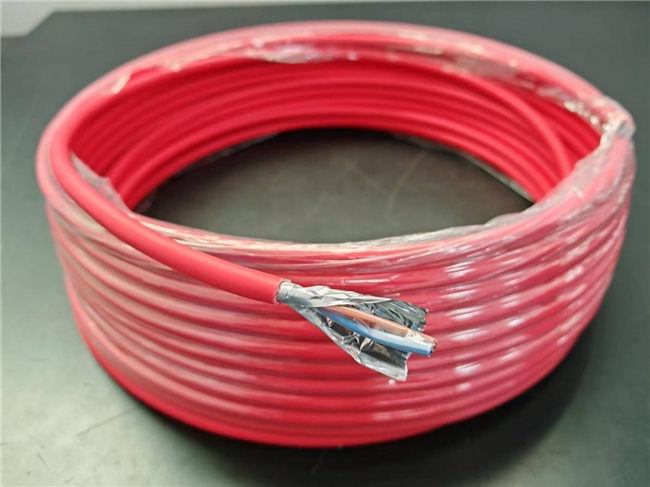

图：嘉兴海棠电子耐火线产品
嘉兴海棠电子在耐火与阻燃产品领域的技术突破及产业化成果。经过数年的研究开发，嘉兴海棠电子的网线和电缆产品的阻燃性能均已达到GB 31247标准的，B1级，并在国内外市场稳定供应。在耐火电缆方面，嘉兴海棠电子已成功研发并量产了耐火通讯电缆，该产品在火灾条件下可保持120分钟正常运行，不产生短路或断路，线路完整性满足GB/T 47322—2026 FR120等级要求。这一成果标志着国内线缆企业在耐火通信电缆领域实现了从技术攻关到规模化生产的跨越，与GB/T 47322—2026所评价的“建筑火灾升温条件下维持线路完整性的时间”高度契合，体现了国内线缆企业对耐火标准体系的积极响应与技术引领能力。
嘉兴海棠电子的实践表明，随着GB/T 47322—2026等耐火试验标准的发布实施，国内线缆行业正在从被动满足标准要求转向主动开展耐火技术研发与创新，推动电缆产品安全性能的持续提升。
