【应用技巧】巧用中望3D关联导入助力协同设计

时间:2018-01-25 11:11:39    来源:剑客网     浏览次数:    我来说两句() 字号:TT

  常常有企业会在产品设计过程中需要上下游协同设计。中望3D2018的“关联导入”能够记录导入的第三方数据的原始状态,并在第三方数据更新时识别哪些是变化的对象,从而更新变化对象,且对之前导入后所作的编辑保持不变。本次课程我们将运用这个功能来实现数据的关联,帮助大家更快速便捷的进行产品设计。

  第一步:导入某软件绘制的模型文件,点击“文件”-“输入”,如图1所示。

  图1

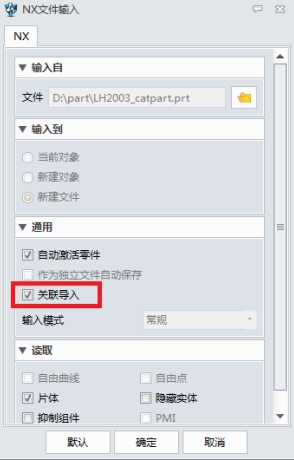

  第二步:选择需要导入的文件,点击“打开”,在出现的对话框里,勾选“关联导入”,点击“确定”,将第三方文件导入到中望3D中,如图2所示。

  图2

  第三步:导入文件后保存为Z3格式的模型,如图3所示。

  图3

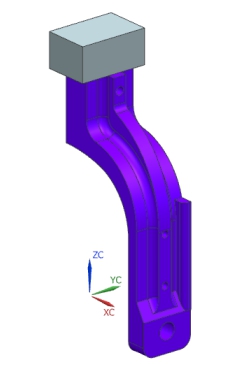

  第四步:用某软件对原模型文件进行编辑修改,修改后的模型文件如图4所示。

  图4

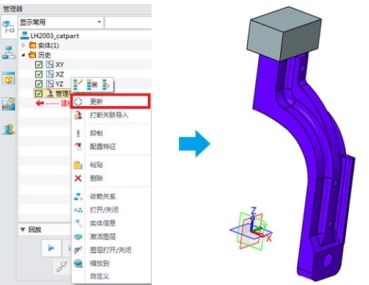

  第五步:打开第一次导入时保存的Z3文件,在管理器中点击右键,选择“更新”,可看到更新结果,如图5所示。

  图 5

  第六步:如果在后期工作中,需要断开数据导入的关联性,可以采用“打断关联导入”,从而取消关联关系,独立进行后期的设计工作,如图6所示。

  图6

  到此,“关联导入”的学习已完成。可以看出,中望3D新增功能之“关联导入”,能很好帮助企业上下游间的协同设计工作,同时可根据企业的实际情况进行相应的关联性处理,灵活高效。

  马上下载中望3D2018版,体验智能设计,让创意无极限
